Come ridurre le distanze astronomiche

Chi mi conosce sa che l’argomento delle distanze astronomiche mi intriga parecchio: alcuni affermano che siano una mia fissazione…

L’altro giorno su FaceBook, all’interno di uno dei tanti gruppi seri di Astronomia, un iscritto aveva postato una foto ben nota, in quanto apparsa già in un articolo di qualche tempo fa.

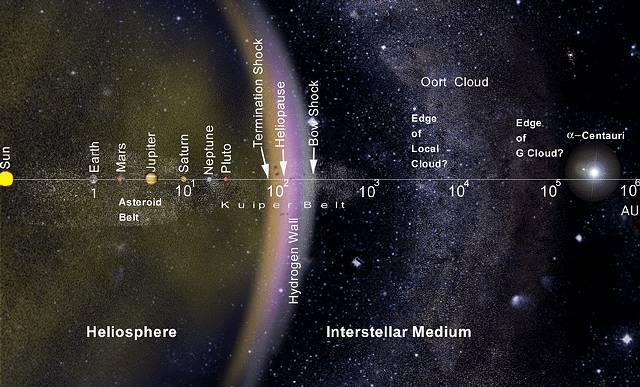

rappresentazione in scala logaritmica del Sistema Solare e"vicinanze"
rappresentazione in scala logaritmica del Sistema Solare e"vicinanze"

Ve la ricordate? Se la risposta è negativa, poco male, dato che è proprio la base da cui ho tratto lo spunto per questo articoletto.

In breve, questo diagramma è molto ben fatto (a parte un piccolo errore su cui torneò tra breve), anche se è potenzialmente pericoloso: se uno lo osserva così di sfuggita può essere tratto facilmente in inganno a causa della sua scala orizzontale. I più bravi si sono accorti subito che si tratta di una scala logaritmica, assai ben diversa dalle scale che siamo soliti utilizzare, ad esempio guardando la pianta del nostro appartamento, la mappa delle metropolitane della nostra città, oppure ancora il mondo tramite Google.

Una scala lineare è quella nella quale la distanza tra due punti del diagramma è direttamente proporzionale alla distanza vera, scalata di un certo fattore costante: “scala 1:100.000” significa che 1 cm nella mappa corrisponde a 100.000 cm nella realtà (lascio a voi il facile compito di trasformarlo in metri).

Una scala logaritmica invece non è di così facile interpretazione, perché è innaturale, frutto di una manipolazione (a buon fine) da parte di chi vuole rappresentare meglio situazioni impossibili con la scala naturale: in breve nella scala logaritmica la distanza tra due punti è disegnata calcolandone il logaritmo (generalmente in base 10). Questo fatto comporta che il diagramma può contenere tantissime informazioni, allargate sul lato sinistro e che si infittiscono di brutto man mano si procede verso destra. E’ questo l’unico modo di poter rappresentare in un unico diagramma delle distanze così inaccessibili, strane, ingiudicabili quale quelle che si hanno parlando di pianeti, stelle e galassie. Sono distanze che comunemente (e non a caso) sono dette distanze astronomiche, intese appunto come smisurate al punto da non essere paragonabili a nulla di noto.

Tornando al diagramma iniziale, vediamo sulla destra alcuni pianeti del Sistema Solare stranamente vicini, mentre sulla destra troviamo alfa Centauri (la stella a noi più vicina) che sembra davvero molto vicina: oramai abbiamo capito che il tutto è un artefatto causato dalla scala scelta, l’unica che permette di inserire tutte le informazioni in un diagramma “piccolo” e che non richieda centinaia se non migliaia di monitor affiancati per capirci qualcosa.

Questa immagine non mi bastava: ho corretto un errore, aggiunto altre informazioni, altre stelle, l’ho praticamente raddoppiata in orizzontale ed ho ottenuto questo diagramma



estensione del diagramma iniziale fino ai confini della Via Lattea
estensione del diagramma iniziale fino ai confini della Via Lattea

Analizziamolo insieme: ho aggiunto delle barrette verticali corrispondenti a distanze espresse in ly (light years = anni luce), a partire da un centesimo di al e via via incrementando di una potenza di 10 fino ad arrivare addirittura a 100.000 al, al di là dei limiti estremi della nostra galassia, la Via Lattea. Proprio per non complicare inutilmente il diagramma, non ho riportato le barrette verticali pari ad un millesimo di al, un decimillesimo, ecc, che avrebbero aggiunto poco significato.

Ho poi corretto la posizione di alfa Centauri avvicinandola un po’ al Sole e soprattutto ho aggiunto altre stelle note e più vicine a noi (Sirio, Procione, Vega e Arturo, tutte ben al di sotto dei 100 al) ed altre più note, ma decisamente più distanti, quali ad esempio Betelgeuse a più di 600 al da noi, per arrivare a Deneb (del Cigno, ma dovreste saperlo!) ad una distanza più che doppia rispetto alla stella di Orione.

Tanto più si va verso destra, quanto più rapidamente (esponenzialmente, in gergo tecnico) crescono le distanze. I più attenti avranno notato che l’immagine di sfondo (tratta bellamente da Wikipedia) non è centrata, dal momento che il Sole si trova in una zona periferica della galassia.

Però non sono molto convinto…

Così potrebbe pensare qualcuno, non ancora soddisfatto da quanto detto finora: proprio per aiutare chi avesse qualche dubbio, ho realizzato il prossimo diagramma quadruplo, dove ho rappresentato una situazione un po’ più nota, all’inizio, per poi ritornare a concetti Astronomici scendendo verso l’ultimo diagramma.

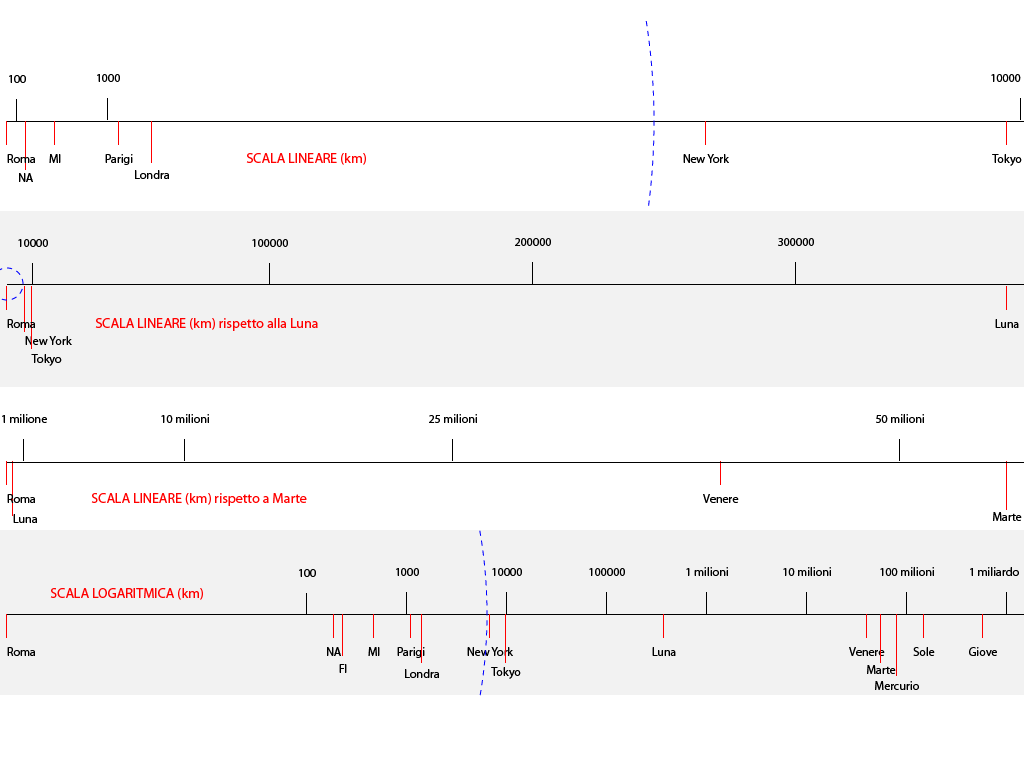

quattro diagrammi di distanze di città, Luna e Pianeti, da Roma
quattro diagrammi di distanze di città, Luna e Pianeti, da Roma

Partiamo dal primo diagramma: l’idea è di rappresentare al meglio le distanze in km (in linea d’aria) tra Roma ed alcune città via via più distanti. Ho scelto Napoli e Milano, entrambe ben al di sotto dei 1000 km di distanza, per poi passare a Parigi, Londra, New York , per finire con Tokyo. Scelte assolutamente casuali, ma che permettono di indicare in un unico diagramma le distanze (lungo la curvatura terrestre) che già ad occhio ci danno la giusta sensazione di una Tokyo molto più distante di New York. L’arco tratteggiato in blu non è altro che la dimensione della Terra (raggio di 6378 km), fatto questo che ci dimostra quanto New York e Tokyo si trovino al di fuori dal mondo! Ovviamente sto scherzando e l’apparente incongruenza è che già New York dista da Roma 6892km, ben più del raggio terrestre, proprio perché noi ci troviamo sulla superficie del nostro pianeta!

Se uno volesse indicare correttamente la Luna in questo diagramma? Dovrebbe aggiungere altri 38 diagrammi vuoti sulla destra, come dire che la Luna dista da Roma 38 volte Tokyo: non poco, ma nemmeno tanto. Oppure possiamo creare il secondo diagramma, dove la Luna è posta più a destra possibile: stavolta è inutile indicare Napoli, Milano, Parigi e Londra, perché si troverebbero inutilmente accalcate nei pressi dell’origine, accanto a Roma, mentre è presente un dischetto tratteggiato rappresentante la Terra, poi troviamo New York e Tokyo sotto i 10.000 km di distanza e poi laggiù sulla destra la Luna. Già con questa scala (ancora lineare) si vede quanto è piccola la Terra rispetto alla distanza del suo satellite.

Passiamo ora ai due pianeti che possono arrivare più vicini alla Terra, rispettivamente Venere e Marte: dal terzo diagramma (sempre lineare) vediamo che se anche mettiamo Marte sulla destra, Venere non si discosta più di tanto (ad occhio sopra i 40 milioni di km), mentre sulla destra si riesce a mala pena a rappresentare la posizione della Luna…

Siamo ora pronti a passare all’ultimo diagramma, stavolta in scala logaritmica: in un unico disegno possiamo tracciare le posizioni delle città scelte prima e subito più a destra troviamo la Luna, la cui distanza è stata appiattita dalla potenza del logaritmo! Andando ancora più verso destra ora vediamo apparire comodamente sia Venere che Marte, ma anche Mercurio e addirittura possiamo porre anche il Sole e Giove. Ma la scala è assolutamente schiacciata, tanto è vero che l’ultima tacca indica 1 miliardo di km! Sappiamo poi che Giove dista da noi in media 5 UA (5 volte la distanza Terra-Sole), ma dal diagramma Sole e Giove appaiono pericolosamente vicini.
