Buonasera a tutti. Espongo piccolo problema: ho "mosso" gli spikes o raggi del secondario ed ora non so come risistemare la posizione originale..... la "raggiera" del secondario serve solo per l'offset del secondario? Implica scollimazione mostruosa? Preciso che ciò è successo sull'altro mio Dobson 150/1200 F/8.
La raggera serve per centrare lo specchio con il primario, l'off set è il decentramento del secondario rispetto all'asse del fok, che si regola dalla vite di collimazione centrale, se hai mosso solo la crociera ti basta misurare che i raggi siano tutti alla stessa misura rispetto al tubo, quindi misuri dalla base centrale dei raggi al tubo, dopo è nuovamente centrato, poi assicurati che sia di nuovo entrato con il fok e la rispettiva collimazione del primario..
Non è proprio così. L'offset è il decentramento del secondario rispetto all' asse del tubo, che deve essere più o meno distante dal fok in base al rapporto focale ed alla dimensione dello specchio secondario, e si regola agendo sulle viti della reggerà.Citazione:
l'off set è il decentramento del secondario rispetto all'asse del fok,
In fondo a questa guida spiega come calcolarlo nel caso che si sia andati ad alterare la regolazione di fabbrica:
http://jumpjack.altervista.org/collimazione/
Cosa centra qui la raggera? Se sposto i raggi dx sx su giù mi decentro con il primario, la distanza per regolare il decentramento del secondario verso il fok si regola allontanando o avvicinando lo specchio verso il primario, dalla raggiera non va ne avanti ne indietro..

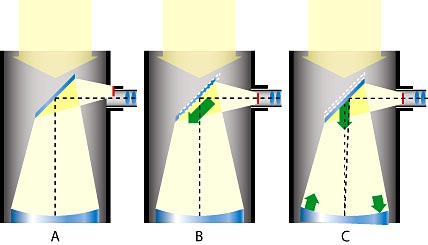

Allegato 40644 Allegato 40645
Ma se allontani od avvicini il secondario al primario questo poi non risulterà più centrato al fok.
Infatti, sotto a F5 non dev'essere centrato, come in figura 1..
Così forse ci capiamo meglio..Allegato 40646
In figura 1 è il riflesso che non deve essere centrato, e qui ci siamo. Ma concorderai con me che quando collimo il secondario con il focheggiatore deve essere perfettamente sferico e centrato; se io regolo la vite centrale, allontanandolo od avvicinandolo al primario questa centratura va a farsi benedire.
Per avvicinarlo od allontanarlo dal fok dovrò agire sui dadi delle razze, quelli paralleli al focheggiatore.
Allora, le figure penso che sono chiare, non è lo specchio fisico che dev'essere centrato al fok. ma il fascio di luce, allora per centrare il fascio di luce al fok sotto F5 lo specchio si deve decentrare, se è decentrato vedrai anche lo specchio fisico che rispetto al riflesso del supporto cilindrico del secondario non è centrato, oltre F5 sopra questo non lo vedi come in figura 1, sarà tutto centrato, anche il riflesso della crociera, come si vede sempre nella figura in tratteggiato...
Nel caso del mio Dobson in oggetto, in un F/8 l'offset è "quasi" trascurabile o dico scemenze?
