Focheggiatore motorizzato con hand controller

Occorrente che ho dovuto acquistare:
Servomotore da modellismo con ingranaggi metallici.
Provaservo.
3 cuscinetti con foro interno da 3 mm (ne arriveranno 5)
Vite senza fine e corona in ottone con rapporto 1:10
Uno minijack femmina ed uno maschio a 3 vie
Il tutto acquistato su Aliexpress per un totale di 21 €.

Materiale di risulta:
Compensato da 4 mm per l’hard controller e per il piccolo contenitore del motore-ingranaggi-disaccoppiamento.
Una molla
Alcuni perni in acciaio da 3 mm e di ottone a saldare
Lamierino ottone da 3 decimi
Ritaglio di alluminio da 15 decimi.

Attrezzatura:
Dremel, saldatore a stagno e poco altro


Il servomotore deve essere modificato per funzionare con rotazione continua invece che di soli +/- 180° che sarebbe altrimenti limitante (si trovano molti tutorial in rete come fare la modifica, è banale e facilissimo visto che basta sostituire il potenziometro interno con 2 resistenze…); questo è l’unico input che mi sento di dare visto che tutto il resto dipende dalla manualità e dall’estro di ognuno.

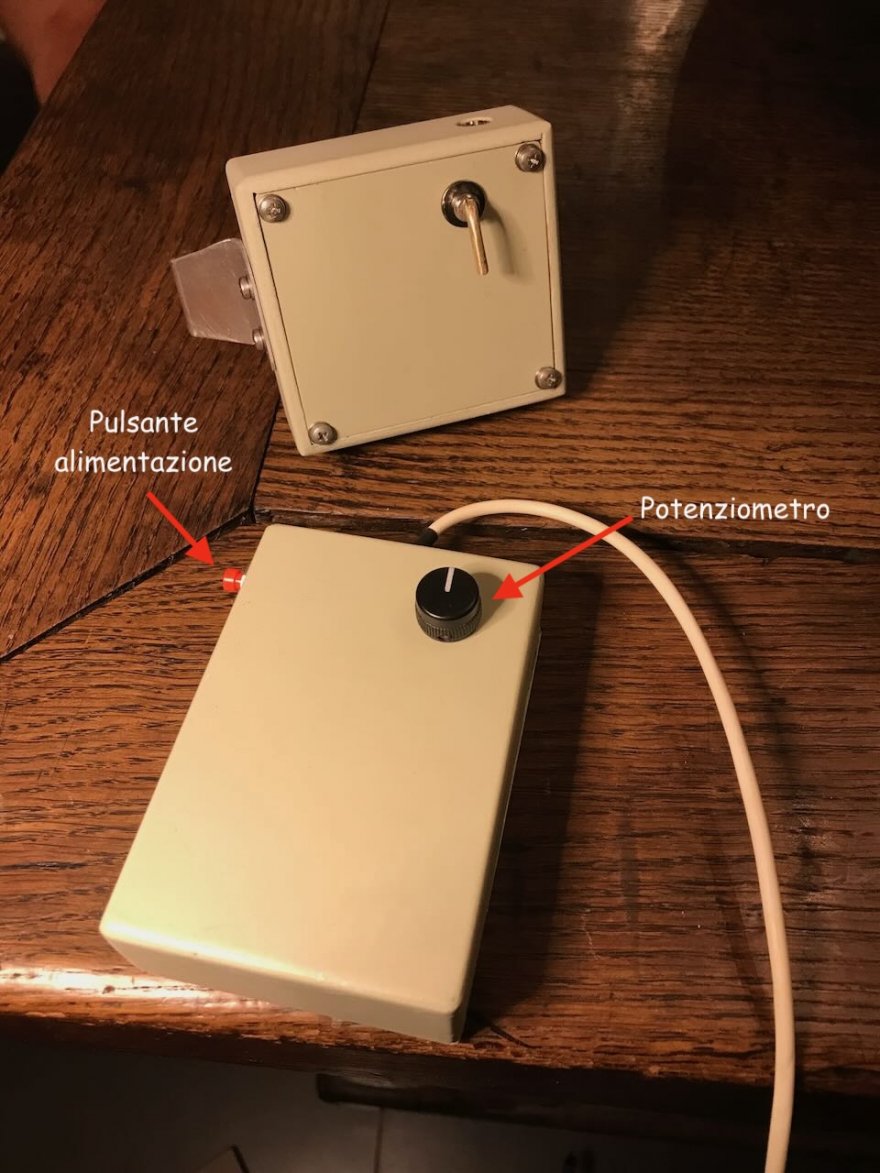

In sostanza con l’handcontroller si può muovere il focheggiatore velocemente per tutta la sua estensione sino trovare il fuoco grossolano e poi di fino o super-superfino agendo nei due sensi sul potenziometro del provaservi.
Un pulsante sull’handcotroller chiuderà il circuito per evitare consumi inutili o movimenti accidentali ma anche piccoli aggiustamenti in avanti o indietro.

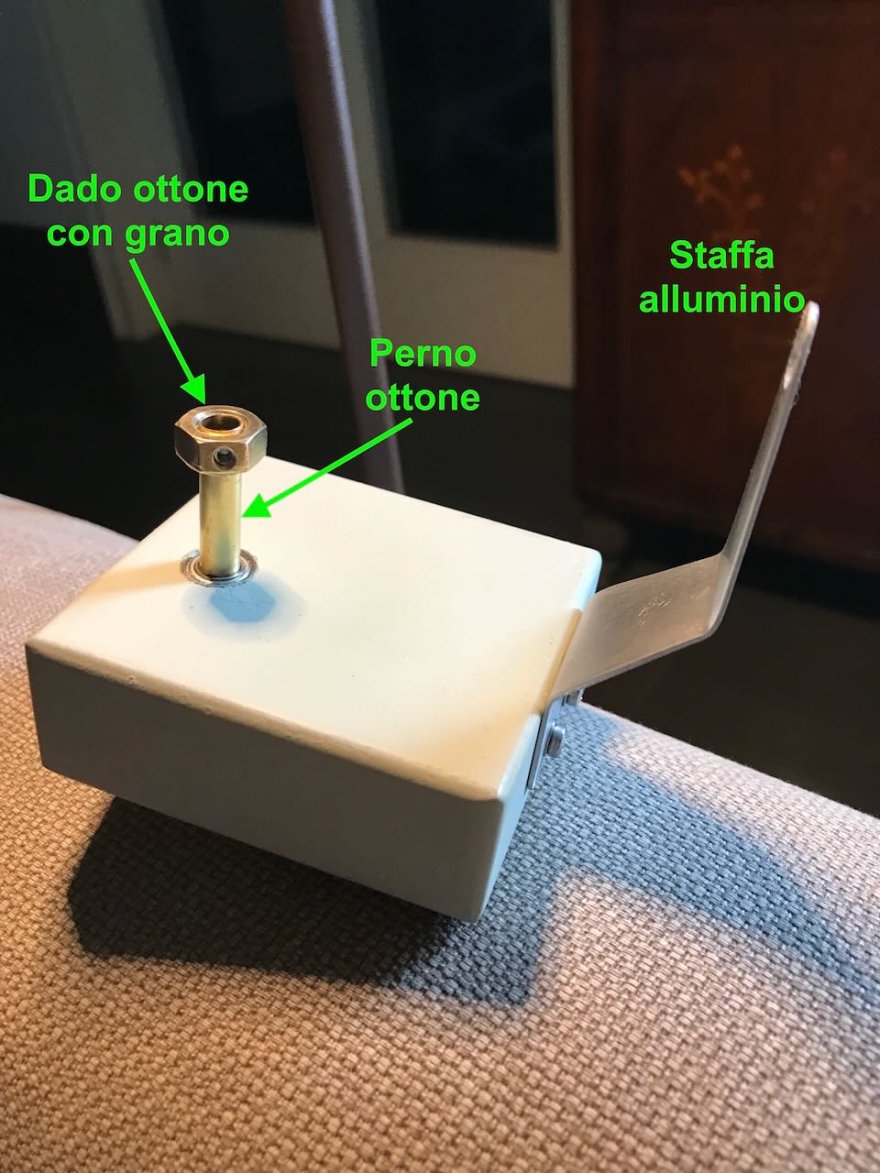

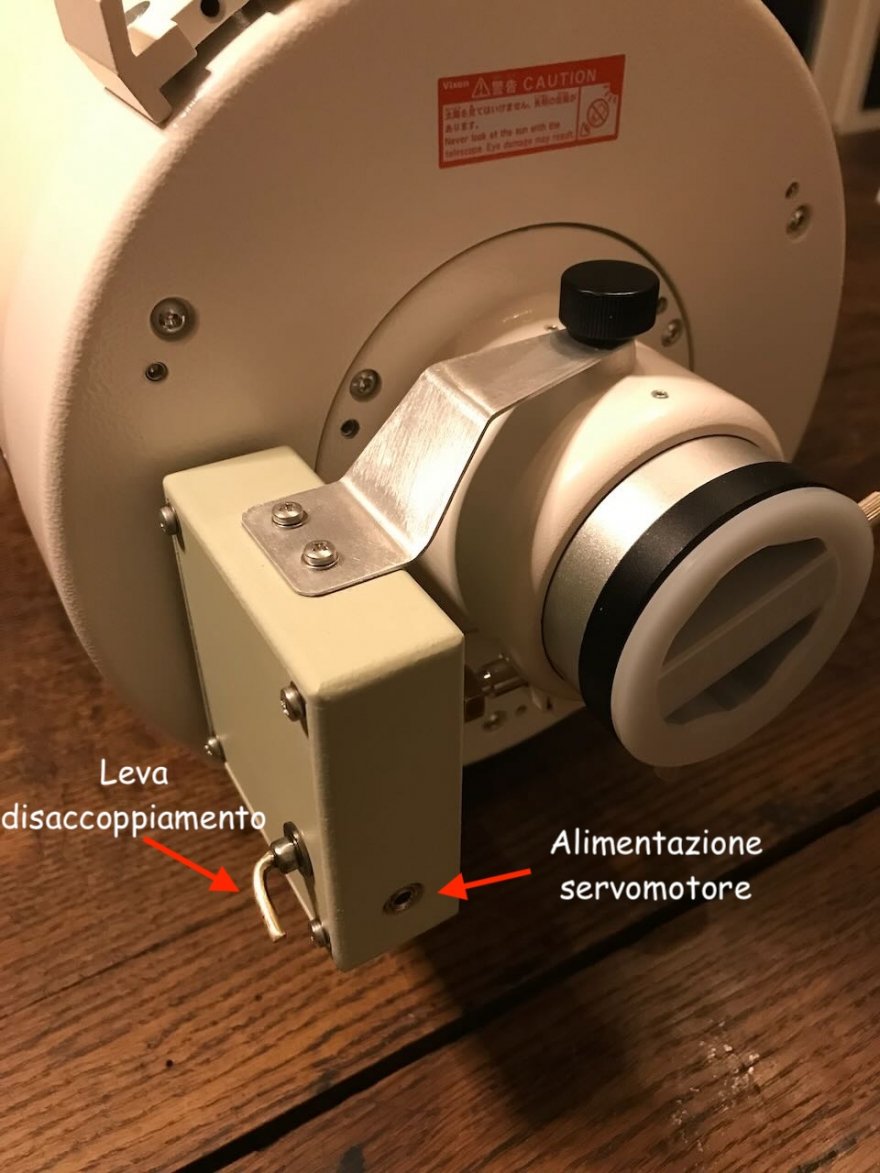

il piccolo contenitore con all'interno il servomotore modificato, gli ingranaggi ed una camma per disaccoppiare il motore dagli ingranaggi (quando si vuole focheggiare manualmente) si collegerà al focheggiatore al posto della manopola sinistra (basta una brugola per togliere la manopola e collegare lo scatolotto in pochi secondi).
Allego alcune foto ed un video del suo funzionamento.
Allegato 52362Allegato 52363

Bravo! Ottimo risultato, funzionale e ben realizzato. Si può fare! ;)
Se ti va potresti condividere anche qualche immagine in cui si vede l'interno delle scatolette e le tue considerazioni sui dettagli costruttivi elettrici e, soprattutto, meccanici.
Complimenti, anche Paolo (Cherubino) sarà soddisfatto per la parte estetica, immagino.:sneaky:

Le immagini sono più esplicite delle parole.

Alcune soluzioni adottate sono più complicate di altre possibili ed altrettanto funzionali:

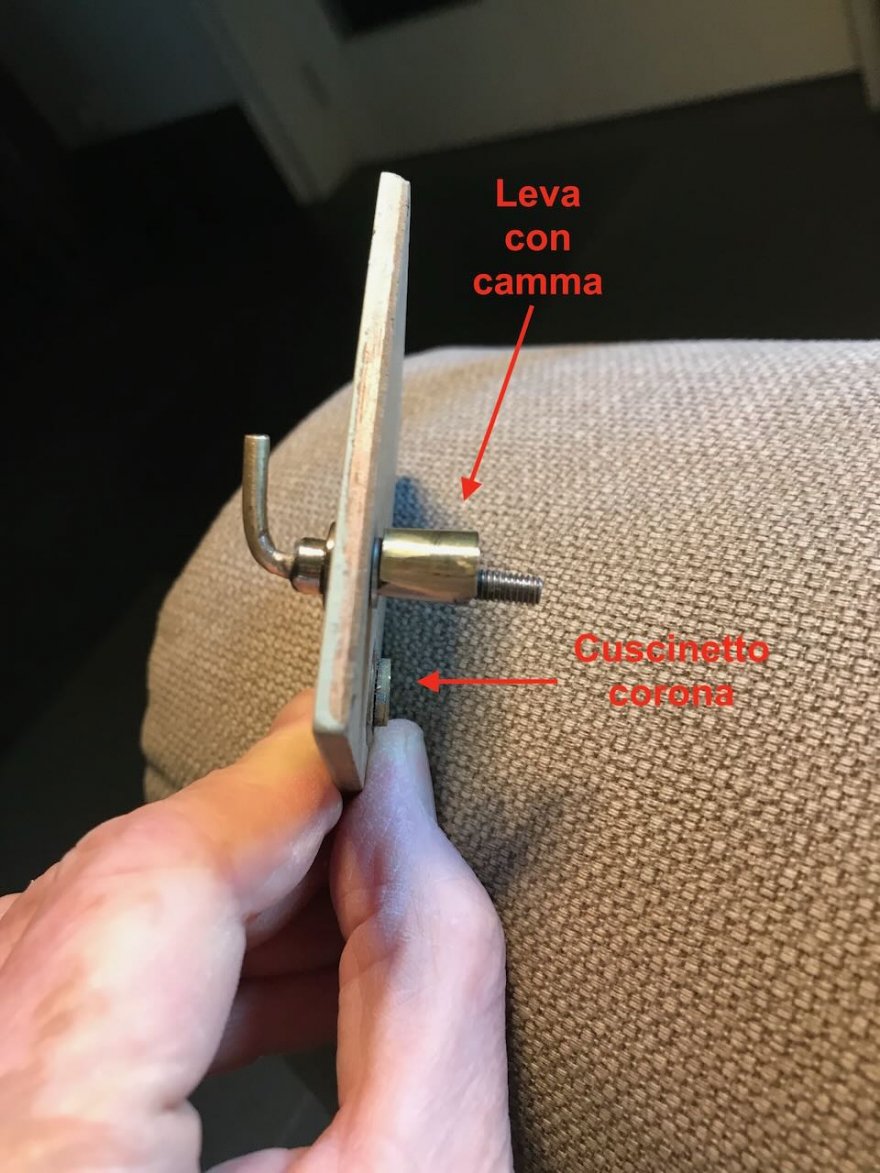

La camma a leva per disaccoppiare la corona dalla vite S.F. (basterebbe una vite che spinge o si allenta tangente al basculamento del servomotore).

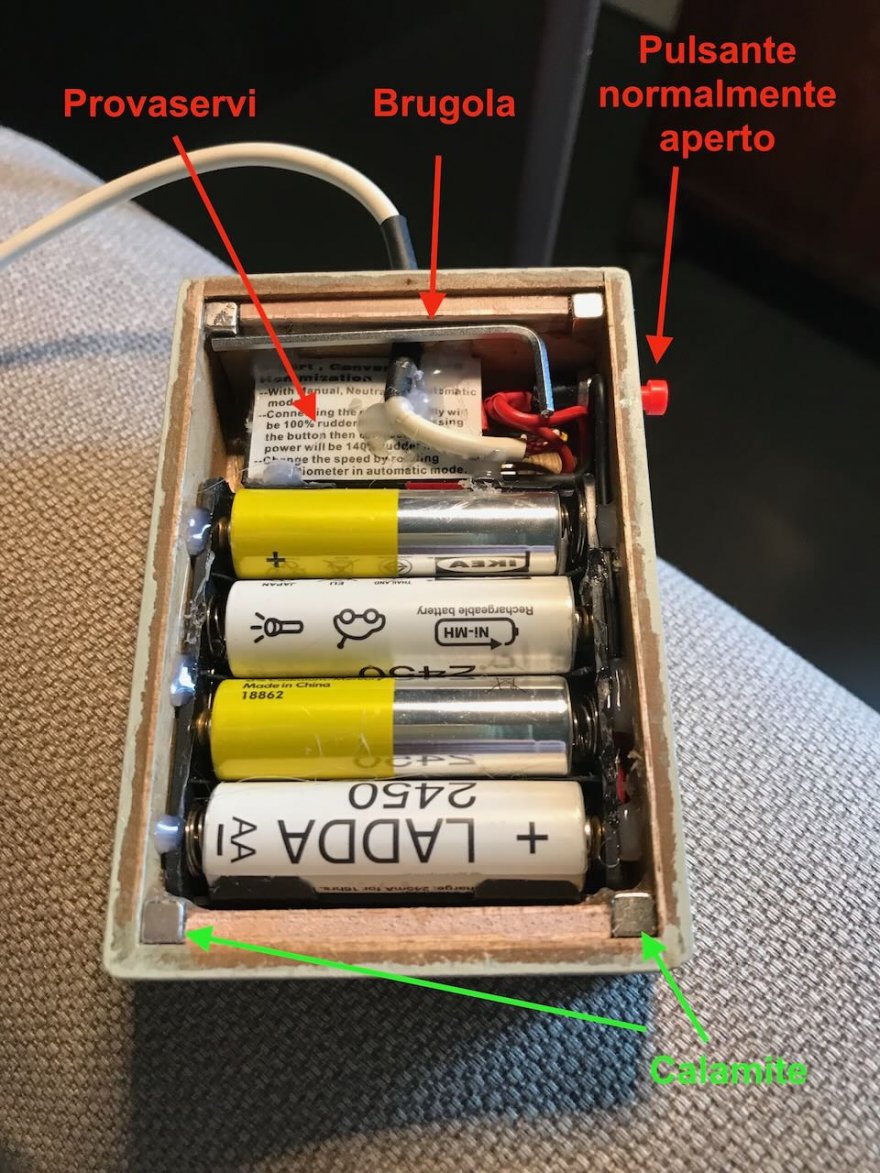

La chiusura magnetica dell'hand-controller invece di 4 semplici viti.
Probabilmente i cuscinetti non sono nemmeno necessari (tutto gira lentamente, specie la corona/asse al focheggiatore).
Ma me piacciono le cose complicate e poi ho voluto miniaturizzare il tutto quanto più possibile...

Allegato 52364
Allegato 52365
Allegato 52366
Allegato 52367

Collegamento del Motore al Focheggiatore: Utilizza i perni in acciaio e ottone per fissare il contenitore al focheggiatore. Assicurati che la camma di disaccoppiamento funzioni correttamente, permettendo il passaggio facile tra il controllo manuale e motorizzato.
Test di Funzionamento: Esegui test per verificare che il focheggiatore si muova come previsto sia in modalità motorizzata che manuale. Assicurati che il pulsante sull'handcontroller funzioni correttamente per evitare movimenti accidentali.

Monta la camma di disaccoppiamento sul focheggiatore. Questa componente è cruciale per permettere il passaggio tra il controllo manuale e quello motorizzato.
Verifica che la camma sia ben posizionata e possa muoversi senza impedimenti.
