Autocostruzione telescopio dobson e montatura

Inizio questa discussione per descrivere l’avventura che da qualche tempo ho intrapreso.
La chiamo avventura perché ho cominciato la costruzione di un telescopio dobson da zero senza nessuna esperienza di astronomia e guidato solo dalla mia passione per le scienze e per il fai da te.
Il mio progetto è nato documentandomi in rete sulle tecniche di costruzione dei telescopi e cercando di prendere spunto da strumenti presenti sul mercato.
Ho comperato componenti economici: specchio primario 150/750 e secondario da 35 , focheggiatore da 1,25 pollice e due oculari da 32 e 9 mm.
Per il tubo ho usato acciaio inox da 180 mm e per la montatura sto usando del multistrato bilaminato da 18mm.
Ora di seguito vi allego alcune foto su come sta procedendo il lavoro e mi farebbe molto piacere avere qualche vostro consiglio per migliorare eventualmente il progetto e capire se quello che sto costruendo può diventare uno strumento accettabile.
SUPPORTO SECONDARIO
Allegato 43025
SUPPORTO PRIMARIO
Per dimensionare il supporto ho utilizzato un modello in legno delle stesse misure dello specchio primario.
Allegato 43021
Allegato 43022
Allegato 43023
Allegato 43024


MONTATURA DOBSON
La montatura è un mio progetto che vi documenterò man mano che procede la realizzazione.
Allego una foto di alcuni pezzi che ho modellato.

Allegato 43020

AGGIORNAMENTO LAVORI
Visto che il tubo in acciaio è piuttosto elastico e ho paura che non sia abbastanza stabile per mantenere fuoco e collimazione, ho realizzato due anelli di acciaio con il pezzo di tubo che avanzava dopo il taglio a misura e li ho revettati in corrispondenza del foro del focheggiatore.
Ho forato il tubo per alloggiare il focheggiatore.
Ho verniciato di nero opaco l’interno del tubo e tutti i supporti utilizzando una vernice poliuretanica catalizzata .
Ora penso di completare la montatura per approntare un assemblaggio provvisorio dello strumento per verificare la messa a fuoco e posizionamento dello specchio primario.

Hai fatto una stima del peso finale totale e delle varie componenti (se trasportabili separate)?

Non ho pesato i vari componenti, ma penso sia abbastanza leggero perchè il tubo pesa poco e la montatura è in multistrato. Lo strumento si dovrebbe smontare facilmente in due parti.
Appena ho la configurazione definitiva provo a pesare il tutto.

Complimenti per la tua prima "fatica".

L'unico appunto che mi sento di farti è' di non usare il legno per il portasecondario.
Questo materiale ha due problemi, non è abbastanza resistente per reggere la pressione dei tre grani (o viti) di collimazione, e quindi col tempo la superficie potrebbe "cedere" un po rendendo la tenuta della collimazione molto labile; inoltre il legno se non perfettamente trattato con il cambio di temperatura e umidità tende a cambiare forma (gonfiarsi), a occhio si tratta di qualche decimo di mm, ma vuol dire mandare a ramengo la collimazione del secondario.

Se ti è possibile usa un pezzo di tubo tagliato a 45° di spessore 4 o 5 mm, la parte superiore piana la chiuderai con un fondello di metallo (almeno con la tenuta della collimazione dei a posto), mentre la parte a 45° la puoi lasciare "aperta" e sostenere il secondario con delle zanche metalliche (se il tubo lo farai del diametro del secondario), oppure chiuderla e incollarvi il secondario con i classici tre "blob" di silicone (se il tubo sarà più piccolo del secondario).

Relativamente al tubo, per irrigidirlo ulteriormente, potresti acquistare due anelli del giusto diametro (di quelli che si usano normalmente da avvitare alla slitta per il collegamento alla montatura) e per mezzo delle loro filettature, collegherai (sopra e sotto) con due longheroni metallici.
Naturalmente, questo è un lavoro che potrai fare dopo aver verificato l'effettiva rigidità del tubo).

Grazie Angelo per i tuoi preziosi consigli, anche a me preoccupa un po il supporto del secondario in legno e per questo ho cercato di trattalo opportunamente per proteggerlo dall'umidità; ho tenuto il pezzetto di faggio in un posto caldo e asciutto per cercare di essiccarlo il più possibile poi ho trattato con una prima mano di resina epossidica, in seguito a completa polimerizzazione ho dato due mani di vernice poliuretanica nera catalizzata. Spero possa bastare, altrimenti se non funziona penso di provare con un tubo di metallo come tu suggerisci, se ci riesco, oppure vado a farmelo fare in officina... altra idea era di farmelo fare in alluminio pieno.
Per l'elasticità del tubo sono al momento nel buio più completo, per questo aspetto con impazienza il momento in cui posso montare l'ottica e fare qualche verifica.
Sai, questo lavoro mi sta appassionando molto ma come per tutte le cose che non conosci alla perfezione, fai fatica a valutare causa ed effetto di tutte le variabili pertanto alterno momenti euforici in cui mi sembra di costruire un grande strumento e momenti di crisi in cui mi sembra di lavorare attorno a un tubo della stufa.
Però non demordo e passo dopo passo spero di arrivare alla meta.

Non crucciarti per le (eventuali) flessioni, come hai giustamente detto, prima provalo così, se poi dovessi avere problemi di tenuta della collimazione (verificare se è colpa del tubo "floscio" :biggrin: è cosa semplice), c'è la soluzione che ti ho suggerito prima (il tutto ovviamente implementabile senza lavorazioni particolari e quindi completamente reversibile). ;)

ASSEMBLAGGIO PROVVISORIO
Che emozione!!! Sono comparse le prime immagini (versione diurna).
Non è stato facile ma sono riuscito a montare l’ottica.
Sembra che la collimazione sia abbastanza agevole e la messa a fuoco pare buona, ma il focheggiatore è di tipo economico ( un po’ ballerino), è da verificare in versione notturna.
Tempo permettendo questa sera la luna !!!
Allegato 43418Allegato 43419

Hai equilibrato bene i pesi?

Dalla foto hai cambiato supporto per il secondario? Non vedo le viti di regolazione.

Un bel lavoro. Attendiamo ulteriori aggiornamenti sulle osservazioni.

Cieli sereni

Sempre bello vedere qualcosa di fatto a mano!

PS: ma è un 150/750? Mi par tanto lungo

No il supporto è lo stesso, è verniciato e in più ho accorciato le viti di regolazione e ho messo molle più sottili più adatte alla collimazione. In pratica ho dovuto alzare lo specchio per poter centrare il focheggiatore perché avevo sbagliato le misure non considerando lo spessore dello specchio e del silicone.
Ora però è molto migliorato e permette una buona regolazione.

Si, lo specchio è un 150/750 , ma il tubo risulta un po più lungo del normale perché il mio supporto del primario è piuttosto alto e porta via una buona porzione di tubo.

PRIME IMMAGINI DELLA LUNA
Ieri sera, finalmente cielo sereno, ho potuto fare le prime osservazioni della luna.
Vi lascio immaginare la mia emozione quando ho aumentato gli ingrandimenti a 250 con oculare da 9mm + barlow 3x e sono comparsi come per magia i crateri della luna con una notevole accuratezza.

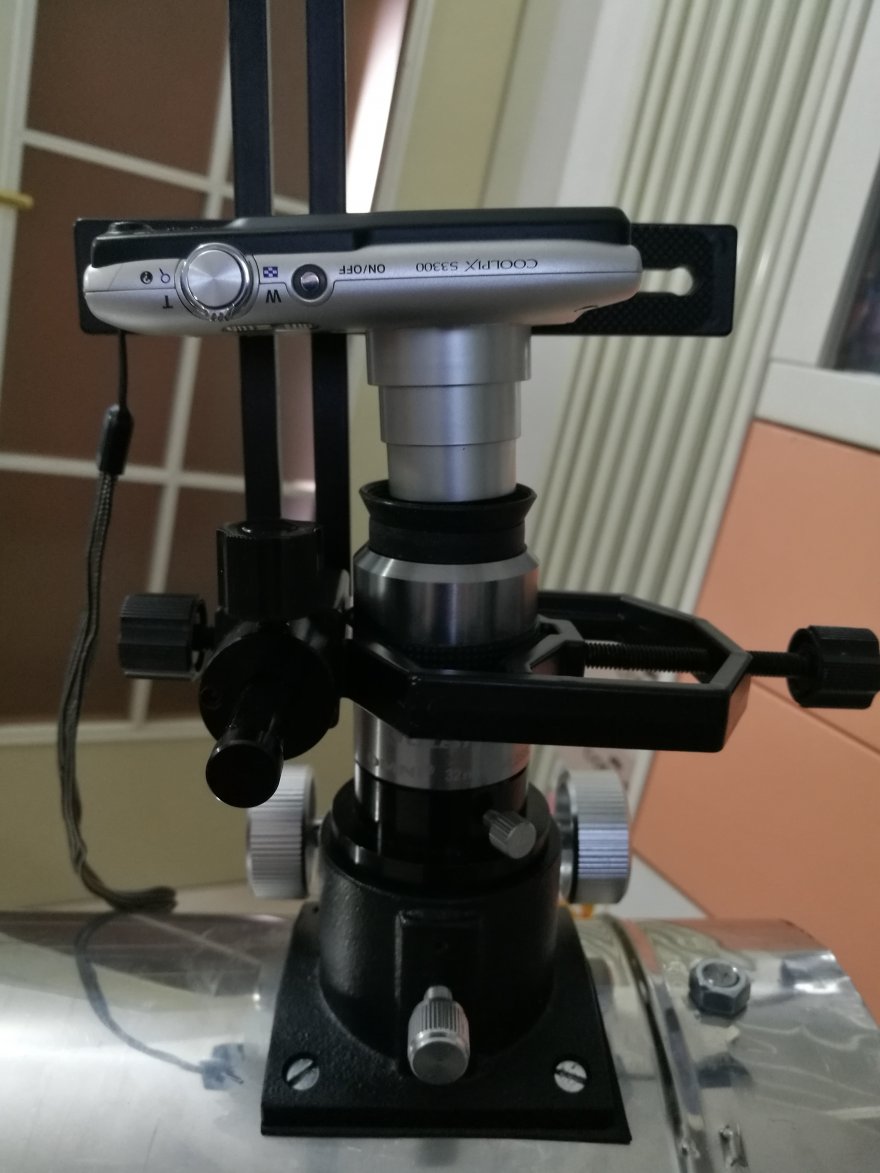

Mi scuso con chi di voi ha esperienza di astronomia ma io da completo neofita sono rimasto sbalordito da quello che ho visto e ho cercato di documentare il risultato con alcune foto scattate con una Coolpix S3300
Devo dire che le immagini scattate rendono un’ idea ma non sono così chiare come quelle che ho visto dal oculare perché la messa a fuoco con la macchina fotografica non era tanto accurata visto che lei, nonostante i vari tentativi di settaggio, con l’autofocus faceva quello che gli pareva.
Naturalmente sono ancora in un assemblaggio provvisorio dello strumento su cui devo risolvere alcuni problemi legati alla montatura i cui movimenti non sono ancora fluidi ma tutto sommato ha una discreta stabilità.
Sono invece contento del montaggio dell’ottica che sembra abbastanza stabile sia per collimazione che per messa a fuoco. Devo comunque controllare la collimazione precisa su una stella; pensavo di utilizzare la polare anche se dal mio balcone si trova proprio sopra a due bei lampioni.
Vi mando alcune foto e mi piacerebbe avere qualche vostro commento e o suggerimento. Ciao a tutti!
Allegato 43693Allegato 43694Allegato 43695Allegato 43696

Bravo, è una bella impresa! Prossimo passo sarà lavorarti uno specchio da solo, su grattavetro.it trovi tutto ;)

Grazie Zoroastro per aver risposto al mio post, sai il lavoro è stato abbastanza impegnativo e comunque devo ancora completarlo con sistema di puntamento , cercatore e sopratutto con un assetto che permetta movimenti fluidi per agevolare le osservazioni. Per il puntamento pensavo di usare il " puntamento passivo" descritto ampiamente in questo forum, ho già trovato un file del disco graduato da poter stampare con buona accuratezza e spero presto di potervi mostrare il lavoro ultimato.
