Pilotare in WiFi la montatura senza spendere 200 euro - la SCATOLA!

[Zoroastro]

Czamba - io l'ho fabbricato senza problemi - e senza i potenti mezzi :-). Il cablaggio dipende dalla marca della tua montatura. Credo che Skywatcher e Celestron abbiano la stessa porta ST4 con gli stessi fili. Se cerchi con Google poi basta mettere "wiring guide port RJ11 <nome montatura>". Comprandolo su eBay avrei speso 20 euro.

Ciao!

[Czamba]

Czamba - io l'ho fabbricato senza problemi - e senza i potenti mezzi :-). Il cablaggio dipende dalla marca della tua montatura. Credo che Skywatcher e Celestron abbiano la stessa porta ST4 con gli stessi fili. Se cerchi con Google poi basta mettere "wiring guide port RJ11 <nome montatura>". Comprandolo su eBay avrei speso 20 euro.

Ciao!

i potenti mezzi (ovvero colleghi elettricisti) rimediano al mio (inutile) diploma di perito elettronico

cerco il cablaggio, intanto ho trovato questi due:

Nextstar RS232-RJ11 01.jpg

Nextstar RS232-RJ11 02.jpg

è il primo o il secondo?

e vanno sulla porta del HC o sulla porta aux?

grazie

[Zoroastro]

Va sempre sulla porta dell'HC. Se hai un Celestron Nexstar è il secondo, quello che dice "connects to bottom of Nexstar Hand Control".
Ciao!

[Czamba]

Va sempre sulla porta dell'HC. Se hai un Celestron Nexstar è il secondo, quello che dice "connects to bottom of Nexstar Hand Control".
Ciao!

ma se lo collego al mio HC allora ho bisogno di una mini usb (B?)

pensavo che si collegasse come lo skyQ di celestron alla porta aux della montatura.

[Zoroastro]

Urca - se hai porta miniUSB sull'HC cambia tutto. Poiché il segnale in ingresso all'HC non è seriale, avresti bisogno di un convertitore seriale/USB e nessun cavo speciale. Io non l'ho testato.

Non puoi - ripeto - non puoi collegare alla porta AUX - sono segnali diversi.

(Ma dille tutte le cose mica c'ho la sfera di cristallo )

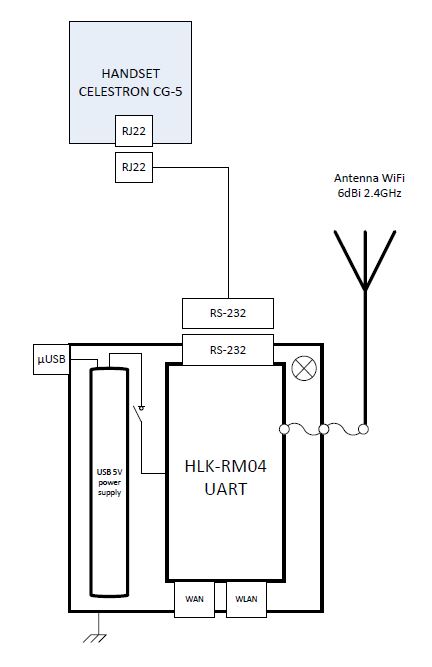

Lo schema per il "vecchio" HC era questo:


RS-232 to WiFi Scope Controller.JPG

[Czamba]

Urca - se hai porta miniUSB sull'HC cambia tutto...

Questo potrebbe essere un altro soluzione? (Spero di non violare nessuna regola del forum)


https://www.amazon.it/Digitus-Adatta...490298&sr=8-13

[Czamba]

Questo potrebbe essere un altro soluzione? (Spero di non violare nessuna regola del forum)


https://www.amazon.it/Digitus-Adatta...490298&sr=8-13

Oppure questo:

https://www.amazon.it/Appearanice-ad...ronics&sr=1-14


Altrimenti al modulo Wi-Fi collego un cavo autocostruito rs232 usb femmina e collego alla femmina il cavo che uso per gli aggiornamenti del hand control che a sua volta si collegherà sul hand control

Potrebbe funzionare?
Grazie

[etruscastro]

@Czamba per rispondere non quotare l'ultimo messaggio, è vietato dal regolamento, inoltre non quotare un tuo messaggio, è del tutto inutile, usa il tasto in basso a sinistra -Rispondi alla Discussione-

[Zoroastro]

Oppure questo:

https://www.amazon.it/Appearanice-ad...ronics&sr=1-14


Altrimenti al modulo Wi-Fi collego un cavo autocostruito rs232 usb femmina e collego alla femmina il cavo che uso per gli aggiornamenti del hand control che a sua volta si collegherà sul hand control

Potrebbe funzionare?
Grazie

Czamba aspetta, la connessione sul fondo dell'HC Nexstar è una mini-USB il cui segnale che viene poi convertito al "vecchio" seriale Celestron sulla scheda stessa dell'HC. Infatti quando colleghi l'HC al PC ti appare una nuova porta seriale (emulata). L'HC quindi accetta in ingresso SOLO segnali USB 2.0 ovvero Data+, Data-, GND e Vcc 5V.
Non puoi semplicemente fabbricare un cavo da RS232 a USB perché sia il protocollo che le tensioni dei segnali sono diversi, rischi anzi di danneggiare l'HC (12V su TTL, 400mV su Data).

In via teorica un convertitore RS232--> USB2.0 dovrebbe funzionare ma io non l'ho testato. Dovrei avere un HC Nexstar con miniUSB e un convertitore seriale/USB appena ho tempo posso testare il tutto, ma se non hai voglia di aspettare puoi fare tu la prova ;-)

Ciao!

[Sigmalite Arturo]

Ciao a tutti, volevo chiederti se con questo kit si può gestire una montatura che usa FS2 con driver LX200.
Sarebbe bello in cupola pilotare il telescopio con un tablet o iPhone.
