    Pixinsight_tutorial funzione SubframeSelector

    Analisi foto:

    Ciao a tutti.
    Sto' cercando di imparare ad usare uno script in pixinsight davvero molto utile che permette in modo semplice e rapido di avere una visione di insieme delle principali caratteristiche dei vari light collezionati e poter cosi decidere di filtrarli in base ad alcune caratteristiche scelte da noi. Lo script e' appunto il SubframeSelector e lo si trova nel Menu Script.
    I valori che a me interessano di piu' sono:
    Weight - FWHM - Eccentricity
    Ho un paio di domande che mi piacerebbe confermare con voi mentre provo a descrivere i passaggi che faccio e magari assieme a voi riesco a chiarire meglio le mie idee su questo utilissimo tool ( chi come me usa un CMOS e collezione centinaia di frame puo' intuire quanto puo' esser comodo.....)

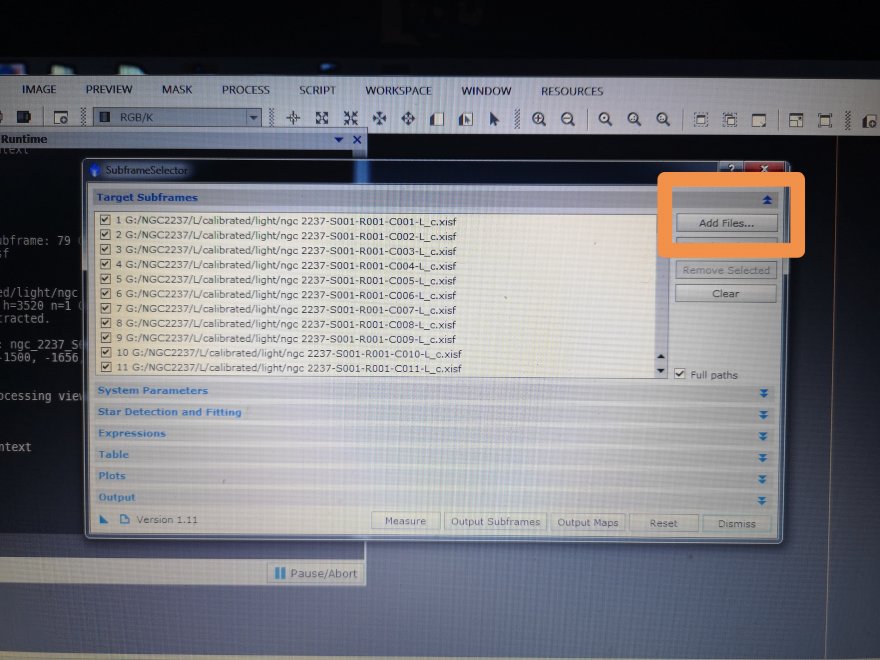

    Allora, aperto il tool la prima cosa da fare e' caricare i light che si desidera analizzare nell'apposita finestra "Target Subframe":
    I light devono essere gia' calibrati e corretti con la cosmetica.

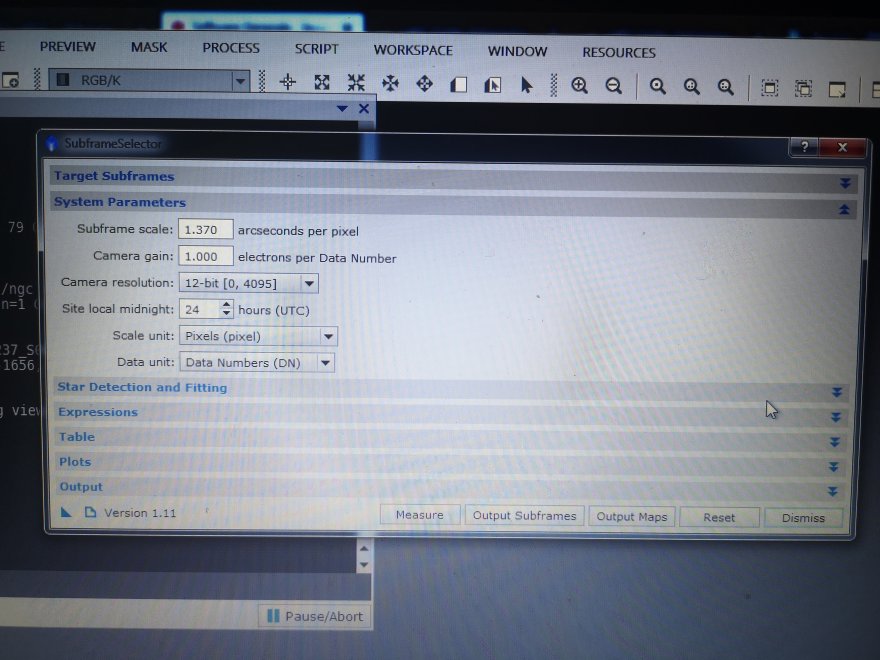

    A questo punto si devono inserire alcuni parametri per la corretta analisi delle foto. I primi 3 sono i principali richiesti e qui ho bisogno di una conferma dai piu' esperti per sapere se sono corretti.
    Subframe scale:
    Questo valore bisogna calcolarselo e per farlo ho trovato in rete questa formula:
    Arcseconds Per Pixel = (206.2648 x Camera Pixel Size in μm) / [Telescope Focal Length in mm]
    Che applicata alla mia strumentazione ASI1600 mmc pixel size3.8 micron piu' APO 102 715 focale con riduttore 0.8 = 572 mm diventa:
    (206.2648 X 3.8) / 572 = 1.370......
    Domanda:
    • La focale da utilizzare e' quella finale quindi con il riduttore....e' corretto?

    Camera Gain

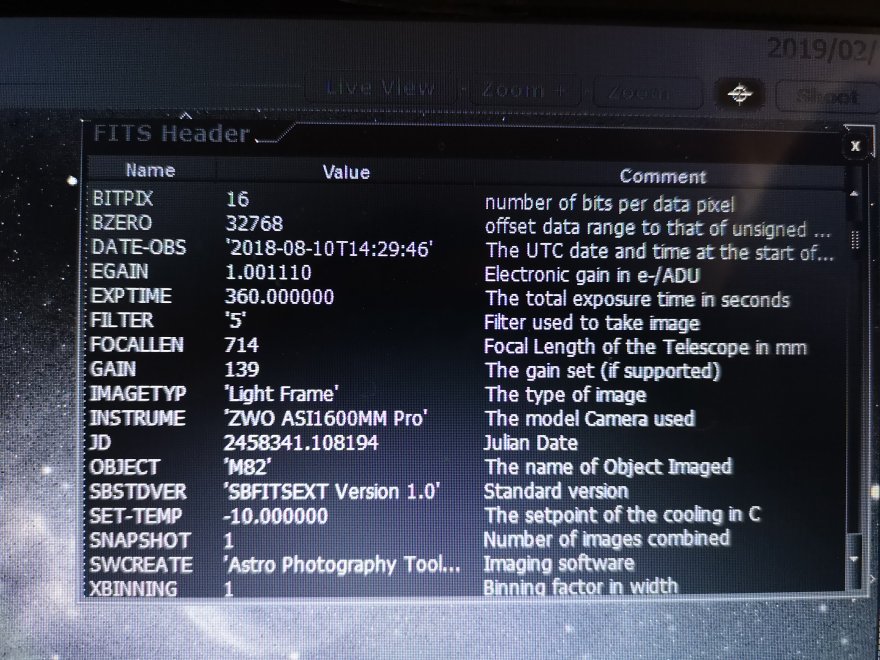

    Questo valore e' espresso in e-/ADU e solitamente si trova nelle specifiche della camera fornite dai costruttori. In alternativa si possono utilizzare molte funzioni di analisi di immagini, io ad esempio ho utilizzato il tool di APT che fornisce tutte le indicazioni necessarie:
    Camera Gain.jpg
    Camera resolution
    Nel mio caso 12 bit
    Nei parametri "Star Detection and Fitting" ho lasciato quelli di default.

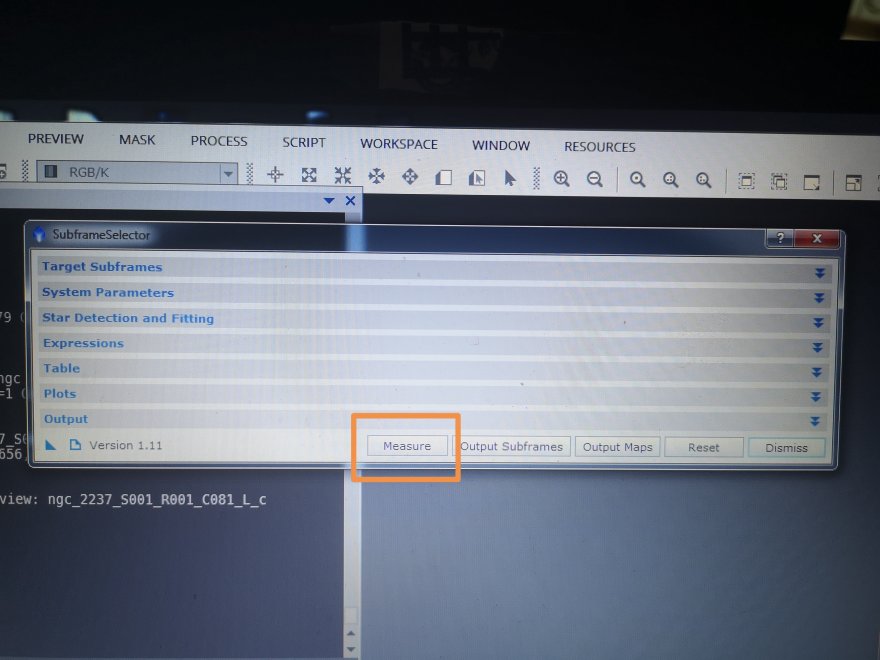

    A questo punto si puo' procedere con la misurazione vera e propria premendo il tasto "Measure"

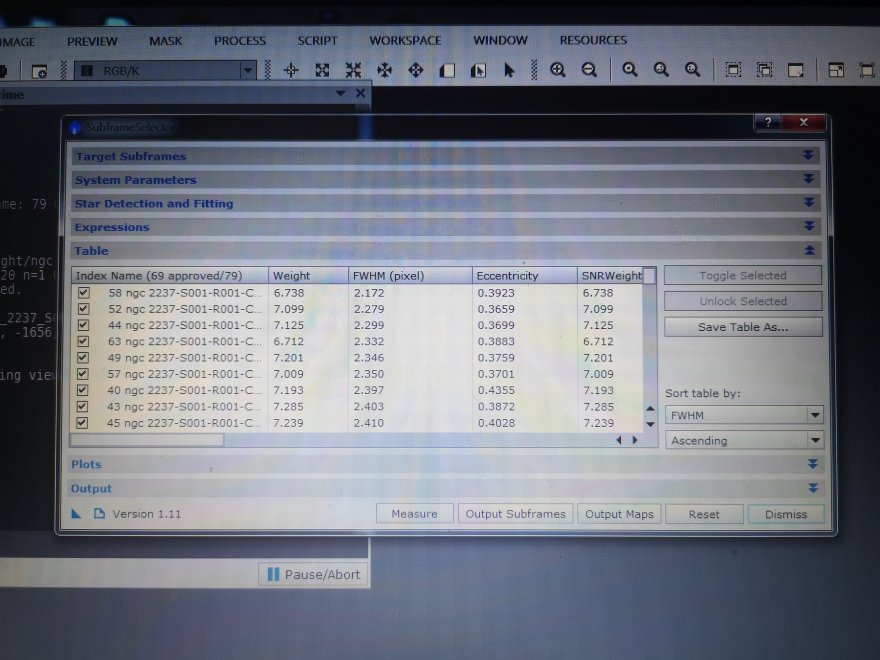

    Alla fine del processo nella voce "Table" saranno disponibili tutti i valori per ogni singolo frame analizzato:

    Continua....
    Ultima modifica di iaco78; 18-02-2019 alle 06:36
    Osservo con: Bosma MAK 150/1800-Dobson Truss 12" ES Provo a fotografare con: Sky Rover 102 f7 Apo Astrobin gallery

  2. #2
    SuperGigante L'avatar di iaco78
    Data Registrazione
    Feb 2016
    Messaggi
    2,806
    Taggato in
    247 Post(s)

    Re: Pixinsight_tutorial funzione SubframeSelector

    filtri:

    L'analisi di per se ci da una visione di insieme delle nostro foto, ma a questo punto bisogna procedere con i filtri per eliminare le foto che sono oltre i nostri criteri.
    Per fare questo si possono comporre delle espressioni e lasciare fare la selezione a Pixinsight:
    Ad esempio si puo' fare una selezione semplice per FWHM

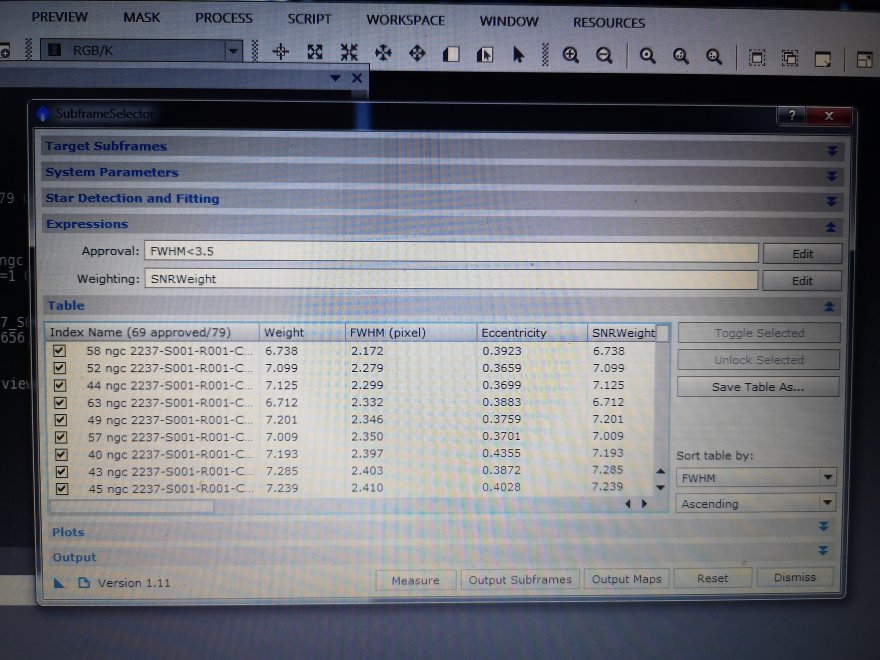

    Nella colonna " Expressions" ho scritto FWHM <3.5
    Ripetendo la misurazione ora alla fine del processo il tool avra' ordinato e selezionato solo le foto il cui valore di FWHM e' minore di 3.5

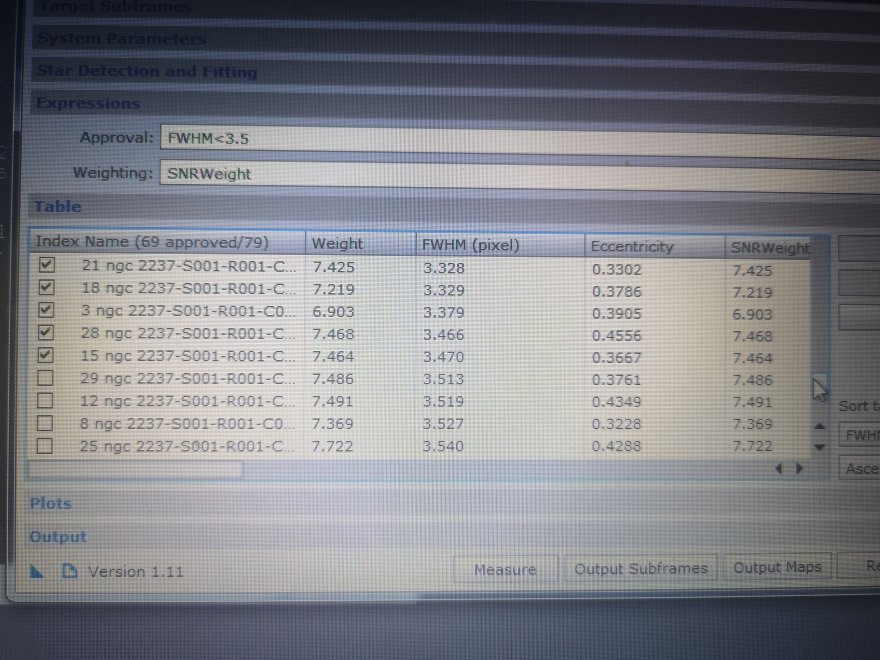

    Filter results.jpg
    Come si vede nelle foto lo script mi ha ordinato e selezionato tutte le foto con il valore FWHM < 3.5
    Ovviamente si possono fare espressioni piu' complesse ad esempio filtrare FWHM ed Eccentricity.
    In quel caso la formula conterra' i due valori separati da "&&"
    Esempio:
    FWHM <3.5 && eccentricity < 0.5

    E cosi via....

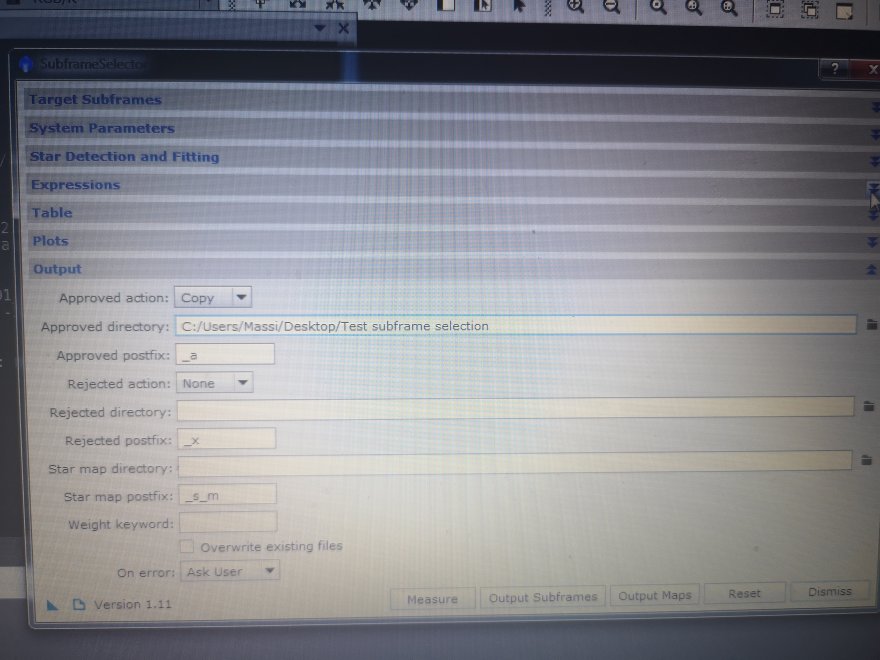

    Se poi ci interessa salvare le nostre foto misurate e selezionate allora si apre la finestra "output".

    Nella voce "Approved action" scegliamo Copy per creare una copia delle foto buone.
    Nella voce "approved directory" scegliamo la cartella di destinazione
    Nella voce "Approved Postfix" il sufflisso del file , in questo caso i miei file salvati dopo misurazione avranno il sufflisso _a.

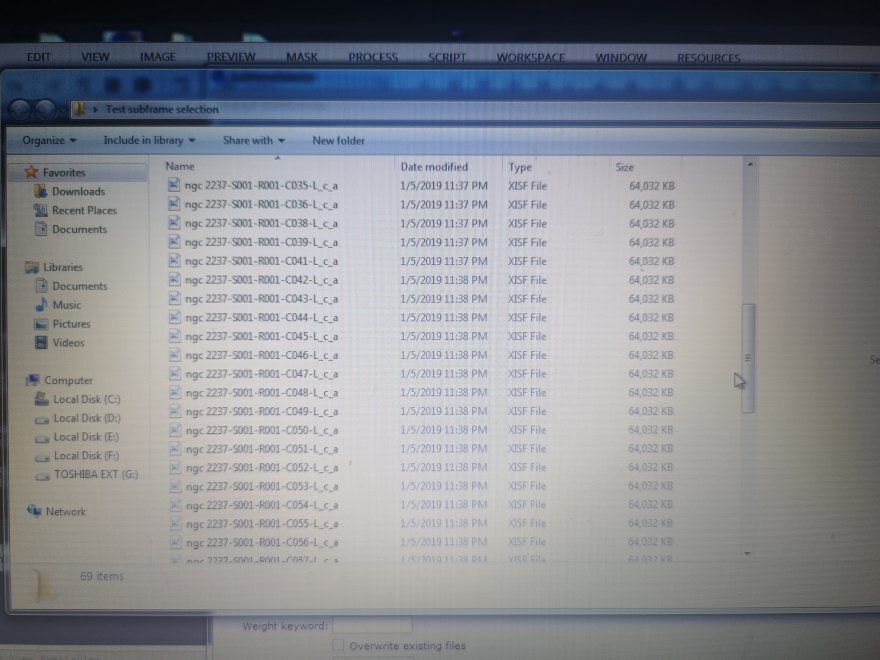

    A questo punto si schiaccia "output subframe" e alla fine i file misurati, e filtrati sarenno copiati nella cartella scelta dai noi e pronti per essere utilizzati nei successivi processi di pixinsight.

    Queste sono solo le funzioni base di quest potente e utilissimo script e ho descritto la procedura piu' semplice ed efficace....
    Mi farebbe piacere se ci sono degli errori o domande o diversi metodi per misurare le nostre foto di farmelo sapere cosi' si riesce a creare uno strumento valido ed efficace per tutti.

    Un saluto
    Massi
    Ultima modifica di iaco78; 18-02-2019 alle 06:33
    Osservo con: Bosma MAK 150/1800-Dobson Truss 12" ES Provo a fotografare con: Sky Rover 102 f7 Apo Astrobin gallery

  3. #3
    Sole L'avatar di rey
    Data Registrazione
    Mar 2015
    Messaggi
    792
    Taggato in
    166 Post(s)

    Re: Pixinsight_tutorial funzione SubframeSelector

    Ciao iaco, ho anche io da poco iniziato ad usare questo processo molto utile.
    Ottime info che hai scritto.
    Non mi ancora chiarissimo weight, sai dirmi come usarlo al meglio?
    Ciao a presto.

  4. #4
    SuperGigante L'avatar di iaco78
    Data Registrazione
    Feb 2016
    Messaggi
    2,806
    Taggato in
    247 Post(s)

    Re: Pixinsight_tutorial funzione SubframeSelector

    Ciao @rey
    Il valore Weight l'ho volutamente tralasciato perche' neanche io ho capito bene come funziona e non volevo dare informazioni non corrette...lo sto studiando su vari tutorial perche' e' molto importante.
    Sembra, da quanto ho capito , che lo script dia appunto un "peso" alle foto in base ai parametri da noi indicati. Questo valore ha tendenzialmente due funzioni mi sembra di capire...la prima e' quella di definire una priorita' nei file in fase di stack. La seconda e' quella di trovare il file migliore da utilizzare per rifrimento durante l'integrazione dei frame.
    Di default lo script assegna il valore SNRWeight come priorita'...io ora lascio quello visto che a me interessa solo capire quali e quanti frame buoni ho....
    Sto oltretutto facendo molte prove con l'integrazione manuale dei file senza usare il BatchPreprocessing e sembra che i risultati siano migliori...
    Se ne capisco meglio il funzionamento lo aggiungero' qui....
    Osservo con: Bosma MAK 150/1800-Dobson Truss 12" ES Provo a fotografare con: Sky Rover 102 f7 Apo Astrobin gallery
