ASI294MC e immagini striate

[Enea Ferriani]

Avevo messo questa domanda in una discussione con titolo riguardante autoguida ed ho preferito non sporcare il 3d, quindi eccomi qua.

Questo quello che accade.
Con la ASI294MC raffreddata a -5 è comparso questo effetto. Con la ASI385MC e tupo 150/750 N non l'avevo assolutamente.

• Staziono tutto, allineo al polo, la raffreddo (-5), metto a fuoco e faccio partire la sequenza di frame che mi servono.
• Lascio l'elaborazione delle immagini (light, dark, flat, darkflat) a WBPP che li tratta automaticamente, li apro con PI, ovviamente sono verdi e vanno puliti. Con PixInsight da qualche tempo ho trovato WBPP che è di una comodità spiazzante, e lo uso ormai quasi regolarmente. Ho provato a seguire il processo manuale ormai affermato, ma devo dire che il risultato non è affatto diverso, quindi uso questo automatismo che mi fa risparmiare qualche ora di lavoro.
  Apro e chiudo una parentesi. Con WBPP, Flat e DarkFlat vanno messi tutti insieme nell'elenco dei Flat?

Sempre con PI, in ordine eseguo:

• Graxpert prima estraggo il background, per il verde, poi il denoise per migliorare la qualità.
• RGBWorkspace
• ChannelExtraction
• LinearFit
• ChannelCombination

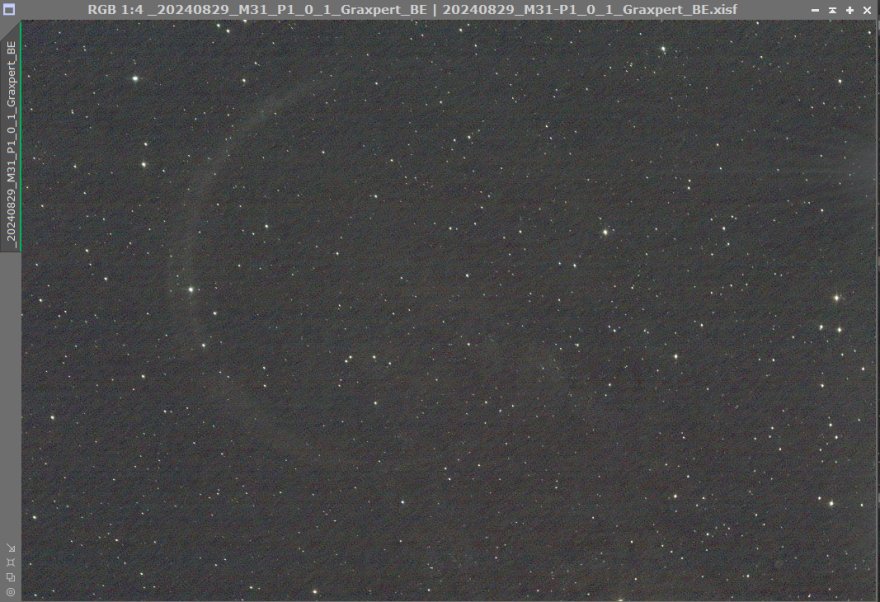

L'immagine che ne esce è tutta striata. Questo è quello che intendo, spero si riesca a vedere. Dopo il BackGroun Extractoction di Graxpert.

Screenshot 2024-09-03 191612.jpg

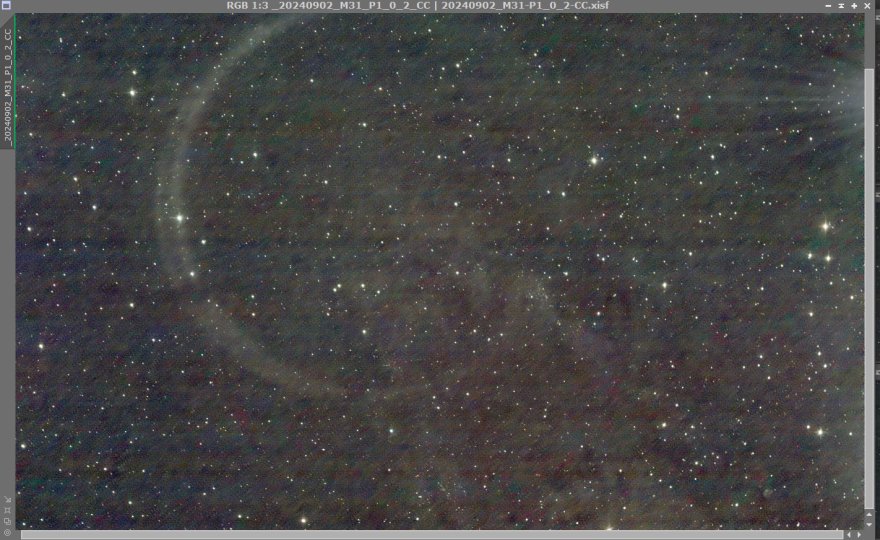

Questa è dopo il Denoise digraxpert e dopo la procedure di separazione e riunione colori

Screenshot 2024-09-03 191853.jpg

Lavorandola si riesce ad attenuare effetto, almeno fin'ora qualcosa di buono l'ho ottenuto, ma bisogna lavorarci parecchio, ma lo sfondo generalmente ne risente. Capita anche a voi?

[AldoD]

No.
Non so cosa sia quel riflesso(?) tondo ma si vede chiaramente a destra l'amp glow della camera.
C'è evidentemente qualcosa che non va con i file di calibrazione (dark, flat).
I dark flat io non li uso.

[stevesp]

Concordo. Amp glow si elimina con i file di calibrazione quindi va rivisto come sono creati e dati in pasto a pixinsight
Per il cerchio sembra esserci un riflesso da qualche parte nel treno ottico

[Enea Ferriani]

Risolto. Descrivo un po' la storia che ho affrontato.

Venivo da un tubo 150/750 ed una camera planetaria ASI385MC, senza guida ne correttore.
Facevo le mie belle fotografie ed ero anche contento.

Comincio ad usare PI ed avevo avuto una informazione sbagliata e ho comunque sempre fatto così. Avendo chiesto info nel momento in cui avevo solo la ASI358 ed il tubo 150/750 il problema non si è mai palesato, ed ho sempre risolto quel po' che c'era con la correzione delle curve e dell'istogramma, comunque con i passaggi standard.
Mi era stato detto che i DarkFlat, in quanto Flat ma scuri, vanno messi assieme ai Flat, ma non è mica vero.
Mi sono fidato senza andare a leggere le istruzioni.

Poi è arrivata la camera ASI294 contemporaneamente al tubo 250/1000 e quando li ho usati si vedeva già qualcosa del genere. Si dava la colpa a qualcosa di meccanico, infatti l'anello non era proprio in centro perchè il tubo era leggermente scollimato. Una volte centrato di nuovo l'anello si è spostato al centro, ma senza autoguida quando tenevo accesa la camera per 30÷60 secondi era già tanto e comunque avevo anche un leggero movimento di fondo, quindi non ci davo troppo peso.

Non saltandoci fuori ho voluto provare a mettere la 294 sul tubo 150/750 per escludere o la camera o l'altro tubo e l'immagine è venute mossa, dicevo io, mentre era striata. Ci ho dovuto lavorare non poco per pulirla, questa è stata la prima


Non ero mica soddisfatto.
Abbiamo messo di nuovo le mani al tubo, rivista la posizione della camera ed anche il fuocheggiatore, che non avesse delle sorprese.
In questo giro, vedendo la drammaticità del risultato con WBPP sulle immagini prese a 120" e con la autoguida, e non me lo aspettavo mica, ho provato dopo diverse chiacchiere qua e là a fargli elaborare senza le calibrazioni, e come detto l'immagine era buona, a parte i tondini neri dati dalla polvere sul treno ottico, segno che il problema stava nelle immagini di calibrazione o nel processo stesso che le utilizza.

Lo scrivo per chi si trovasse nelle mie stesse condizioni. Con WBPP i Dark ed i DarkFlat vanno messi assieme, i Flat per contro proprio così come i Light.

Questo è il risultato dopo il ChannelCombination e l'unione di 6 pannelli del mosaico.

Screenshot 2024-09-04 212430.png

Questa è lo stesso pannello del primo post, però elaborato nel modo corretto.
Screenshot 2024-09-04 213354.jpg

Grazie a tutti dell'aiuto.

[Enea Ferriani]

Ieri sera ho provato a rielaborare la Galassia Vortice M51 striata mettendo i darkflat assieme ai dark nel WBPP di PI.

Questa è la prima, quella striata:

https://drive.google.com/file/d/1bMN...ew?usp=sharing

Questa è la seconda, quella con i file di calibrazione al giusto posto:

https://drive.google.com/file/d/12rg...ew?usp=sharing

Sì certo, si può fare ancora qualcosa, sicuramente per scurire ed appiattire ancora un po' lo sfondo e fare risaltare un po' di più le stelle sparse, ma è una conferma che finora ho elaborato nel modo sbagliato, anche se poi le immagini finali non sono poi cosi male a mio giudizio.

[stevesp]

Quante ore di ripresa hai fatto?
Come è il cielo?
Questi due fattori determinano il segnale su cui lavorare

[Enea Ferriani]

Su Andromeda ho dedicato due mattine da 60/70 minuti, divise in tre pannelli a mattina, quindi tieni conto di 25 minuti a pannello per 6 pannelli.
Alle 03.30 mi alzo ed esco, metto fuori l'attrezzatura, fino alle 4.20-30 dedico per stazionamento, allineamento polare, messa fuoco... intanto che tutto vada a posto comincio a verificare se i due o tre soggetti che ho scelto sono visibili e come, almeno con il binocolo tanto per valutarli, poi punto e faccio il light fino a prima delle 06.00, poi ho fatto la calibrazioni.

Volevo farla assolutamente perchè l'avevo lì dall'anno scorso, fatta con il precedente setup, in più volevo fotografare un soggetto facile con l'autoguida senza fare foto da 10 minuti e rischiare di bruciarle. Andromeda mi sembrava la cosa giusta.
E' alta nel cielo, abbastanza luminosa, quindi con un tempo corto (120" gain 50) si poteva avere già un bel risultato. Tutto compatibilmente con il tempo a disposizione la mattina prima dell'alba.
Infatti se vedi i 6 pannelli, i primi tre in alto: partendo dal primo in alto a sinistra che è scuro (preso dalle 04.45), scendendo schiariscono. Quello nella riga al centro a destra è scuro anche lui (preso dalle 04.45), poi quelli due subito sotto vanno schiarendo. Alle 6 c'è già luce e la galassia va scomparendo.

L'altra la M51, l'ho fatta alla sera dopo il tramonto prima delle ferie a Luglio. Non ricordo i tempi di esposizione.
Credo di essere rimasto fuori tra una cosa e l'altra almeno un paio d'ore, forse qualcosa di più.

Non mi chiedere della qualità del cielo, non sono ancora così esperto, ma forse qualche velatura con la M51 c'era, se ricordo bene.

[ArminoV]

Utilizzate qualche software per migliorare la qualità dell'immagine?

[stevesp]

La qualità del cielo è l’inquinamento luminoso
Come in visuale anche in fotografia ti fa staccare meno il soggetto dal fondo cielo e richiede maggiore integrazione oltre comunque a far sparire dettagli a meno che lavori in banda stretta
Riguardo ai tempi se passi da 25 minuti ad alcune ore vedrai che differenza con il rumore di fondo e i dettagli

[Enea Ferriani]

Non parlarmi di inquinamento luminoso, abito dietro la stazione ferroviaria, quindi capirai. Per fortuna però da dove faccio fono riesca almeno a stare l'ombra di una mio edificio che mi scherma dalla luce diretta. L'osservatorio che vedi sorgere un po' alla volta nella sezione dedicata di questo forum lo sto tirando su lì.
In programma ho una EAF ed un filtro L-Pro. Il primo lo devo andare a prendere in ottobre, il secondo più avanti.

Ciò detto, capisco quanto dici. Prima non riuscivo a fare foto più di 60" senza autoguida. Adesso che l'ho montata posso andare oltre, ma senza osservatorio fisso ci vuole ancora troppo tempo a stazionare tutto, quindi la mattina ho al massimo 2.30 ore, e la sera potrei anche andare ad oltranza, stazionando almeno la montatura prima possibile, ma poi devo tirarla in casa, non mi azzardo a lasciarla fuori. Tra il cane, i gatti, il meteo, non mi fido.
Credo di non sbagliare in questo.

Per i 25 minuti è vero quanto dici. Adesso che ho visto il risultato potrei anche dedicare 6 mattine a prendere altri frame, un pannello ogni mattina, ma dedicare tutte le due ore, o quasi alla fotografia. Le calibrazioni potrei anche farle in casa più tardi, tanto la camera è raffreddata, confermi? Certamente la temperatura del tubo e le condizioni di luce ambiente non saranno le stesse. Che ne dici? Si potrebbe fare?
